Plankote tesliminde DWG, PDF ve arazi modeli seçimi

Plankote teslimi tek bir dosya değildir; aynı ölçüm verisi farklı kullanımlara göre farklı biçimlerde teslim edilebilir. Mimarın bir PDF'i incelemesi, bir DWG'yi düzenlemesi ve bir arazi modelinden kesit alması üç ayrı iştir ve her biri ayrı bir dosyaya dayanır. Siparişte hangi dosyanın kimin tarafından hangi yazılımda kullanılacağını belirtmezseniz teslim, ihtiyacınızı karşılamayabilir. Plankotenin neleri kapsadığı ayrı bir konudur; bu yazı yalnız teslim dosyalarını ele alır.

Her biçim ne işe yarar?

PDF. İnceleme ve basım içindir. Ölçeği ve çizimi sabitler, hemen her cihazda açılır. Uygun (vektör) PDF'lerdeki çizgi, dolgu ve yazılar bazı çizim yazılımlarında içe aktarılabilir; ancak aktarılan veri, özgün çizim dosyasının yerini tutmaz. Katman düzeni, nesne türleri, birim, koordinat ve kot referansı ile doğruluk özgün dosyadaki gibi korunmayabilir; görüntü olarak üretilmiş ya da taranmış bir PDF'teki çizim ise doğrudan çizgi nesnesi olarak aktarılmaz. Bu yüzden mimarın düzenlenebilir ve referansı belli bir kaynak dosyaya ihtiyacı varsa PDF'ten aktarımı DWG gibi bir kaynak dosyanın yerine koymayın; kaynak dosyayı teslim kapsamına yazdırın. PDF'ten aktarım, kaynak dosya henüz yokken ancak ön inceleme için düşünülebilir.

DWG gibi düzenlenebilir çizim dosyası. Mimarın kendi çizim ortamında kullanacağı biçimdir. Katman düzeni, çizim birimi, koordinat ve kot referansı ve dosyanın hangi sürümde kaydedildiği önemlidir. Dosya açılsa bile birimi yanlış okunuyorsa ya da konumu başka bir yerde görünüyorsa kullanılamaz.

Nokta listesi. Kot ve koordinat değerlerini sayısal olarak verir; kontrol için ve başka bir yazılıma aktarım için kullanılır. Hangi sütunda ne olduğu (nokta numarası, x, y, kot, kod) ve ayırıcı karakter belirtilmelidir.

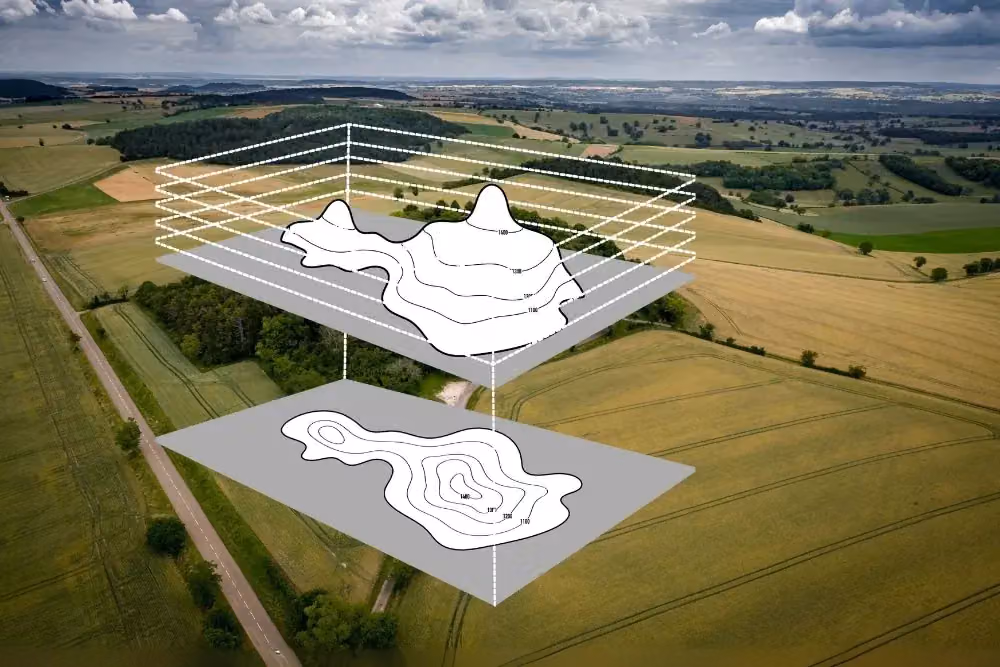

Arazi modeli. Zemin yüzeyini temsil eder; kesit, eğim ve hacim gibi analizlerde kullanılır. Alıcı yazılıma bağlı olarak değişim biçimleri farklı olabilir; hangisinin istendiği önceden sorulmalıdır.

Çizimden model üretmek ayrı bir iştir

Düz çizgilerden ve noktalardan oluşan bir çizim dosyasında yüzey modeli kendiliğinden bulunmaz. Bir arazi modeli üretilecekse yüzeyin kırıldığı yerlerin (şev başı ve dibi, duvar, yol kenarı) kırıklık hattı olarak tanımlanması ve veri yapısının modele uygun olması gerekir; bu hazırlık ve kontrol ayrı bir kalemdir. Kurmaca örnek: Proje ekibi modelle kesit almak istiyor, teslim ise yalnız düz çizgilerden oluşuyor olsun. PDF'in düzgün görünmesi bu ihtiyacı karşılamaz; model üretimi ve kontrolü teklifte ayrı bir satır olarak yazılmalıdır. Eğimli arazilerde kırıklık hatlarının tanımlanması ayrıca önem kazanır.

Teslimde nelerin yazılı olması gerekir?

• Referans: Koordinat sistemi ve yükseklik referansı.

• Tarih: Verinin sahada toplandığı tarih ve dosyanın üretim tarihi.

• Çalışma sınırı: Ölçülen alanın sınırı; ölçülmeyen bölümlerin işaretlenmesi.

• Birim ve katman düzeni: Çizimin birimi ve katmanların hangi detayı içerdiği.

• Sürüm: Dosyanın hangi yazılım sürümünde açılabileceği.

Bu bilgiler dosyanın içinde ya da ayrı bir teslim notunda yer almazsa dosyayı sonradan başka bir ekibe vermek ya da başka bir altlıkla birleştirmek zorlaşır. Birden çok altlığın birleştirileceği projelerde referans uyumu ayrıca kontrol edilmelidir.

Teslimden önce örnek açılış

Alıcı ekibin kendi yazılımında, kendi bilgisayarında, dosyayı bir kez açıp denemesi sonradan çıkabilecek uyumsuzluğu azaltır. Açılışta şunlara bakılır: Birim doğru okunuyor mu? Konum beklenen yerde mi? Katmanlar anlaşılır mı? Model gerekiyorsa kesit alınabiliyor mu? Bir uzantının sipariş listesinde yazması, o dosyanın amaca uygun olduğunu göstermez.

Birden çok dosya varsa hangisi esastır?

Aynı ölçümden hem PDF, hem DWG hem model üretildiyse bu dosyaların birbiriyle tutarlı olması gerekir. Aralarında fark çıkarsa hangisinin esas alınacağını teklifte yazın; örneğin sayısal dosyanın esas, PDF'in inceleme kopyası olduğu yazılabilir. Hangisinin esas olduğunu sözleşme belirler. Revizyon halinde hangi dosyanın hangi sürüm olduğunu belirleyen bir kayıt tutulması, proje ekibinin yanlış dosyayla çalışmasını önler.

Siparişte ne sormalısınız?

Mimarın ya da proje ekibinin kullandığı yazılımı ve sürümünü, hangi dosyaları kimin kullanacağını, modele ihtiyaç olup olmadığını ve örnek açılış denemesinin nasıl yapılacağını netleştirin. Mimardan hangi bilgilerin isteneceğini ve tekliflerde dosya kalemlerinin nasıl karşılaştırılacağını da sipariş öncesinde netleştirin.

Hangi yazılımda hangi dosyalara ihtiyacınız olduğunu yazarak teklifte teslim listesini baştan netleştirebilirsiniz; genel kapsam plankote ölçümü hizmet sayfasında yer alır.
